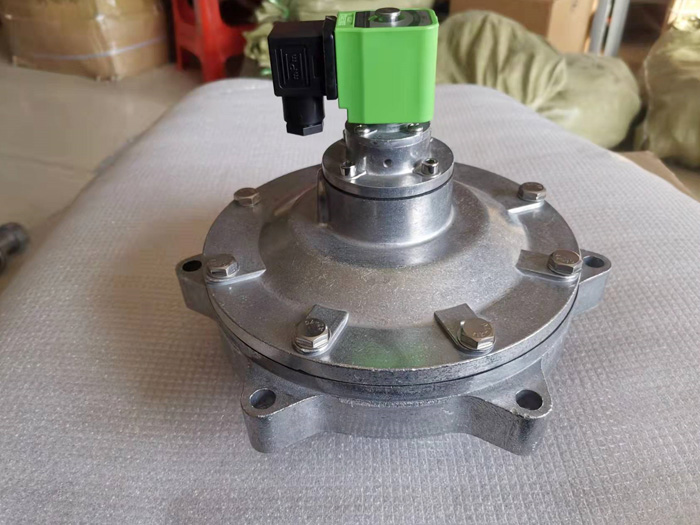

淹沒式電磁脈沖閥

淹沒式電磁脈沖閥是我廠家供應的脈沖閥的一種形式，淹沒電磁閥適合于氣源壓力較寬場合使用，本產品閥座嵌入氣包內安裝，具有阻力小，流通性好，噴吹量高，提高了負荷帶動量，擴大了氣源壓力的使用范圍等優點。

產地：青海省>西寧市

供應商：青海午陽環保設備有限公司

技術服務熱線：13639768900

淹沒式電磁脈沖閥詳細內容介紹

淹沒式電磁脈沖閥是脈沖布袋除塵器清灰噴吹系統的壓縮空氣"開關".受脈沖噴吹控制儀輸出信號的控制,對濾袋逐排（室）噴吹清灰,使布袋除塵器壓力保持在設定的范圍之內,以確保除塵器的處理能力和除塵效率.適合于氣源壓力較寬場合使用，本產品閥座嵌入氣包內安裝，具有阻力小，流通性好，噴吹量高，提高了負荷帶動量，擴大了氣源壓力的使用范圍等優點。

淹沒電磁閥工作原理：

當脈沖電磁脈沖閥未得電時，氣體通過上下兩殼體的恒壓管道以及其中的節流孔進入減壓室，由于閥芯在彈簧的作用下堵住泄壓孔，氣體不會排出，令減壓室和氣包的壓力一致，而在彈簧作用下，膜片將噴吹口堵住，氣體不會沖出。當脈沖閥得電時，閥芯在電磁力作用下向上抬起，泄壓孔打開，氣體噴出，由于恒壓管道節流孔的作用，泄壓孔的流出速度大于減壓室恒壓管氣體的流入速度，令氣包壓力低于下氣室的壓力，氣包的氣體將膜片頂起，打開噴吹口，進行氣體噴吹。

淹沒電磁閥使用要求：
1、電磁脈沖閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03s。
3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。
4、閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。
5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。
6、在室溫為5℃～35℃，相對濕度不超85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。
7、產品的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。
8、在正常使用條件下，膜片累計使用壽命應大于80萬次。

9、產品應能承受0.8MPa的氣源壓力。

淹沒式電磁脈沖閥型號含義：

DMF	-	Z	-	X	-	S	-	X

電磁脈沖閥		直角式		公稱通徑		雙膜片		溫度等級（1.3）

型號規格選擇表：

序號	型號規格	公稱通徑		膜片數	出氣口連接形式	重量
序號	型號規格	mm	Inch	膜片數	出氣口連接形式	重量
1	DMF-Y-25	25	1"	1	G 1"	0.8kg
2	DMF-Y-40S	40	1 ¹/₂"	2	G 1 ¹/₂"	1.2kg
3	DMF-Y-50S	50	2"	2	60	2.5kg
4	DMF-Y-62S	62	2 ¹/₂"	2	75	3.0kg
5	DMF-Y-76S	76	3"	2	89	3.7kg
6	DMF-YA-76	76	3"	2	89	2.9kg
7	DMF-YB-76	76	3"	2	89	2.95kg
8	DMF-Y-102SA	102	4"	2	102	3.3kg
9	DMF-Y-102S	114	4"	2	114	5.65kg
10	DMF-Y-102SE	114	4"	2	114	5.0kg
出氣口連接管外徑公差：+0.22～+0.44

淹沒式電磁脈沖閥安裝：
1. 使用前注意檢查元件是否在運輸過程中損壞。
2. 安裝前應先通氣清理供氣管道內雜物.安裝時注意氣體流動方向及接管是否正確。
3. 在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
4. 電磁脈沖閥線圈上共有三個插腳，并配有專用插頭，其中一個有" "符號的為接地插腳，用戶可根據需要決定是否接地。（一般情況下，電壓小于36V時可不接地，大于36V時應接地。）另二個為線圈電源插腳，分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接。注意電壓是否符合要求。
5. 除塵器分氣箱（包括接管）由用戶自定，分氣箱容量應滿足提供電磁脈沖閥工作穩定的氣源，分氣箱內壁應清潔無鐵銹等雜物，分氣箱無泄漏，并符合有關安全的各項要求。
6. 該閥與氣包及噴吹連接管的密封件適用溫度為-10℃～70℃。如需高溫密封件,請訂購時另行注明。
