反吹風布袋除塵器是袋式除塵器的一種，那您了解它多少呢？它的結構是由除塵器箱體、框架、灰斗、閥門(卸灰閥、反吹風閥、風量調節閥)、風管(進風管、排風管、反吹風管)、差壓系統、走梯平臺及電控系統組成。下面我們來介紹一下反吹風布袋除塵器清灰結構形式。



反吹風布袋除塵器的清灰結構有以下幾種型式，分別和不同結構的反吹風除塵器配合使用

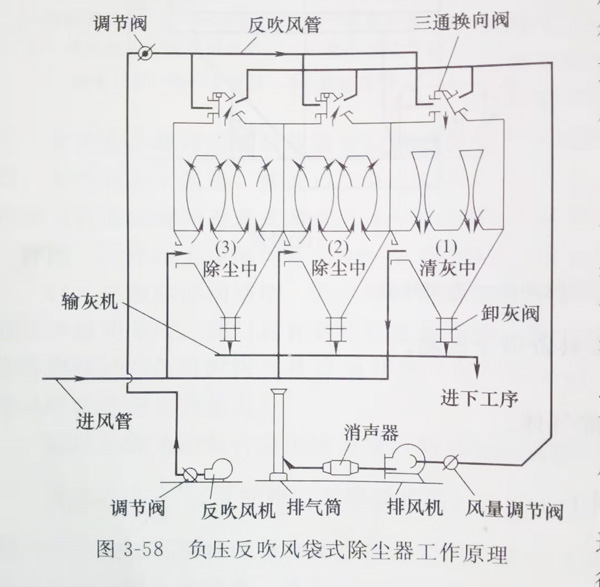

（1）三通換向閥：三通換向閥有三個進出口，除塵器濾袋室正常除塵過濾時氣體由下口至排氣口，反吹口關閉。反吹清灰時，反吹風口開啟，排氣口關閉。

（2）一、二次擋板閥：實際是氣動輕型蝶閥，工作時一次閥打開，二次閥關閉；反吹清灰時，一次閥關閉，二次閥打開，相當于把三通換向閥一分為二。

（3）回轉切換閥：其工作原理是當除塵器進行分室反吹時，回轉噴吹管裝置在控制裝置作用下，按程序旋轉并停留在清灰布袋室風道位置。此時濾袋處于不過濾狀態，同時反吹氣流逆向通過布袋，將粉塵清落。該程序依次進行直至全部濾袋清灰完畢，回轉噴吹管自動停留于零位，除塵器恢復氣室過濾狀態。

（4）盤式提升閥：主要用于反吹風布袋除塵器的盤式提升閥有兩類：一類是用于負壓反吹布袋除塵器，結構同脈沖除塵器提升閥。另一類是用于正壓反吹風布袋除塵器。

（5）機械回轉裝置：回轉反吹袋式除塵器反吹風系統，包括：反吹風機、調節閥、反吹風管、機械回轉裝置和反吹風噴嘴以及風機減振設施。其中主要是機械回轉裝置，機械回轉裝置有撥叉式和轉動式兩種。



反吹風布袋除塵器清灰結構形式便介紹完了，如有補充可以聯系小編，我們共同探討除塵行業的小知識，不斷的分享給大家，讓工業行業更加好的選擇除塵設備。13639768900。
