有機(jī)硅除塵骨架|有機(jī)硅袋籠-青海午陽環(huán)保

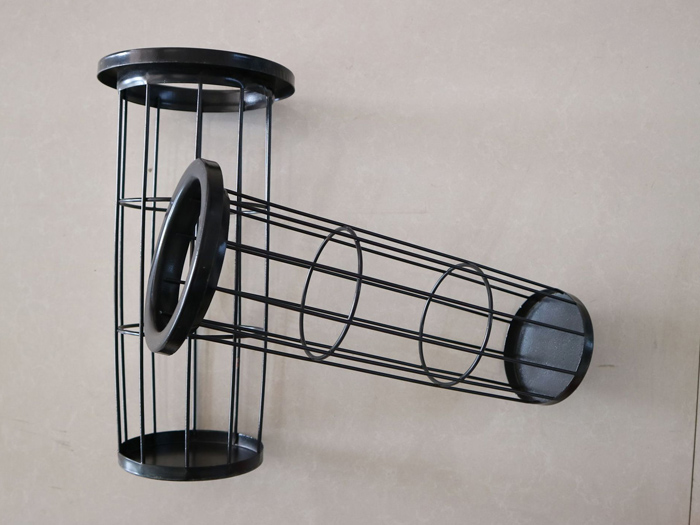

有機(jī)硅除塵骨架也稱有機(jī)硅袋籠，有機(jī)硅除塵骨架使用溫度可在280℃左右的工礦環(huán)境使用，瞬間使用溫度可達(dá)300℃。在一些特定環(huán)境可代替不銹鋼除塵骨架，降低企業(yè)的制造成本。有機(jī)硅除塵骨架的制作和噴塑除塵骨架的制作流程一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時(shí)間要高，在除塵器骨架表面噴涂的粉末為有機(jī)硅粉。有機(jī)硅粉在自然環(huán)境下的使用壽命可達(dá)幾十年，經(jīng)有機(jī)硅處理的除塵骨架具有優(yōu)良的耐熱性和耐低溫外，還具有優(yōu)異的性，可延長(zhǎng)除塵骨架的使用壽命，帶來有機(jī)硅優(yōu)異性能。　



有機(jī)硅除塵骨架使用溫度可在280℃左右的工礦環(huán)境使用，瞬間使用溫度可達(dá)300℃。在一些特定環(huán)境可代替不銹鋼除塵骨架，降低企業(yè)的制造成本。硅除塵骨架的制作和噴塑除塵骨架的制作流程一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時(shí)間要高，在除塵器骨架表面噴涂的粉末為硅粉。



有機(jī)硅除塵骨架加工工藝/生產(chǎn)過程：
1. 將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。
2. 從除油槽中取出袋籠放入清洗槽進(jìn)行浸泡清洗，目的是除去袋籠上的除油劑。
3. 從清洗槽取出袋籠放入除銹槽進(jìn)行除銹處理，目的是除去袋籠上的金屬氧化層，增強(qiáng)吸附力。
4. 從除銹槽取出籠骨放入磷化槽進(jìn)行磷化處理，目的是增強(qiáng)袋籠表面的粘合力。
5. 將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進(jìn)行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。
6. 取出袋籠，將調(diào)制好的有機(jī)硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。
7. 將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進(jìn)行120分鐘的烘烤。之后保持$2200℃，進(jìn)行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機(jī)硅噴涂工藝。
8.有機(jī)硅粘合力_強(qiáng)的厚度在60-70μm之間。



有機(jī)硅除塵骨架是一般是采用碳鋼絲使用點(diǎn)焊機(jī)設(shè)備一次焊接成型，經(jīng)過酸洗和磷化后采用噴塑粉加熱處理或是鍍鋅處理，在使用性能上遠(yuǎn)達(dá)不到采用不銹鋼制造的骨架的使用效果。有機(jī)硅不但可而且也耐低溫?zé)o論是化學(xué)性能還是物理機(jī)械性能，隨溫度的變化都很小，有機(jī)硅除了具有優(yōu)良的耐熱性外，還具有優(yōu)異的性，這是電氣設(shè)備在濕態(tài)條件下使用具有高可靠性的前期。

由于有機(jī)硅兼?zhèn)淞藷o機(jī)材料與有機(jī)材料的性能，因而有機(jī)硅袋籠具有耐高低溫、電氣絕緣、耐臭氧、耐輻射、難燃、憎水、耐服飾、 無味以及生理惰性等優(yōu)異特性，普遍運(yùn)用于電子電氣、建筑、化工、紡織、輕工、醫(yī)療等各行業(yè)，應(yīng)用有機(jī)硅的主要功能包括：密封、封裝、粘合、潤(rùn)滑、涂層、層壓、表面活性、脫膜、消泡、發(fā)泡、交聯(lián)、、防潮、惰性填充等。
